Да будет свет. Или автономное освещение дачного туалета.

Когда тянуть провода далеко, или вообще не возможно, но свет нужен.

Есть туалет дачного типа, отдельно стоящий во дворе, провода тянуть далеко, а ночи темные. Понадобилось хоть немного осветить место пребывания в раздумьях.

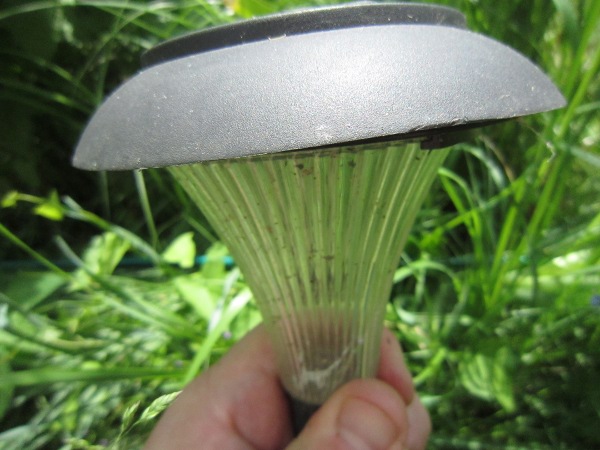

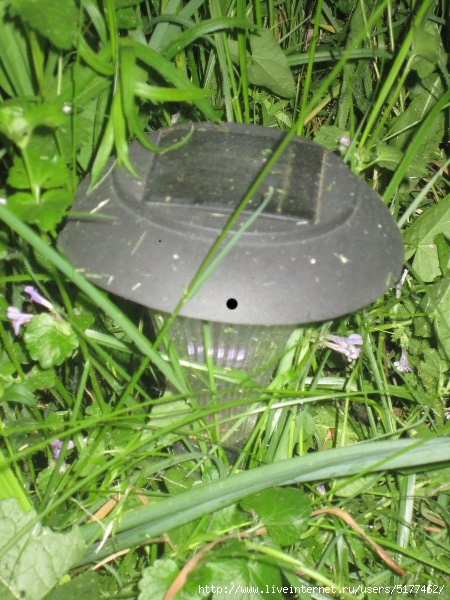

И вот что выдала голова, чтоб ее серьезно не напрягали: есть такие штуки в продаже

Рублей двести деревянных отдал.

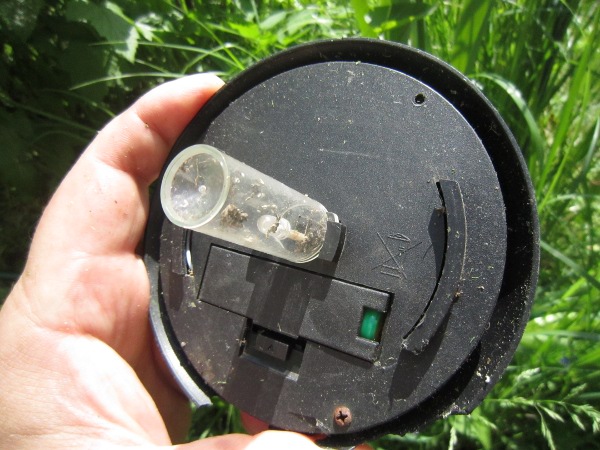

Дырявить крышу и делать просто не по нашему, по тому колхозим. Разбираем корпус:

Батарея никель кадмиевая, все что я по ним помню, так это эффект памяти и влияние температуры на отдачу тока, если ничего не путаю. С первым разбираться не стал, а второе вполне решаемо. Отделяем солнечную батарею и блок с микросхемой и батареей. Удлиняем провода, не забыв про светодиод:

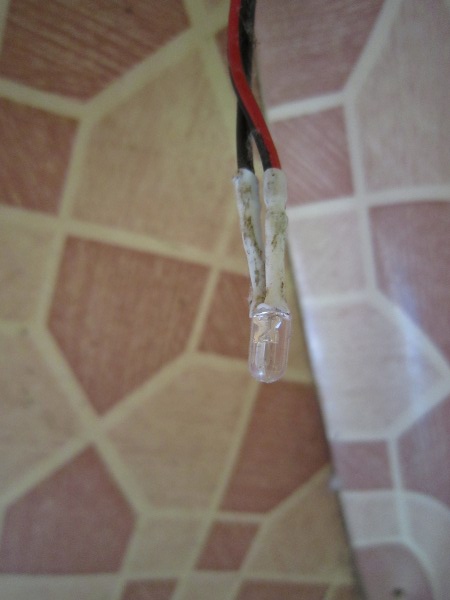

А вот и даритель света:

И очень удобная подставка под паяльник:

Подставка есть, но идеология лиги лени не позволяет принести его))

Дальше, изолируем все соплями и применяем тайный ингредиент, синюю изоленту.

Проверяем как работает, и работает ли вообще:

Дальше нужно утеплить батарейку и схему. Не уверен что поможет, но успокою совесть тем что была попытка. Берем что попадается под руку:

И тайный ингредиент, соперничающий с синей изолентой, пену монтажную:

Изолента все же всесильна:

Собираем светильник, прорезав место проводу:

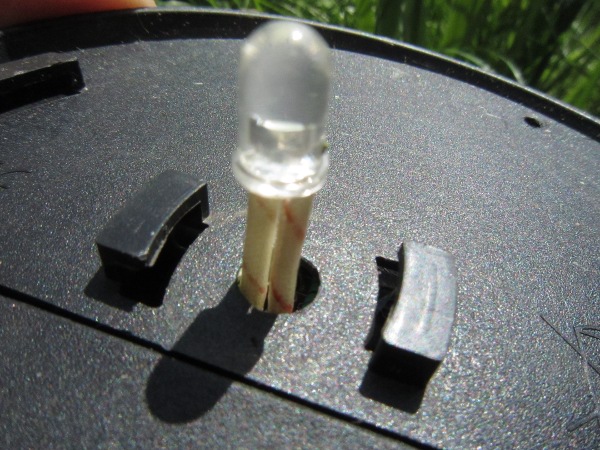

Сверлим потолок, чтоб прошел диод:

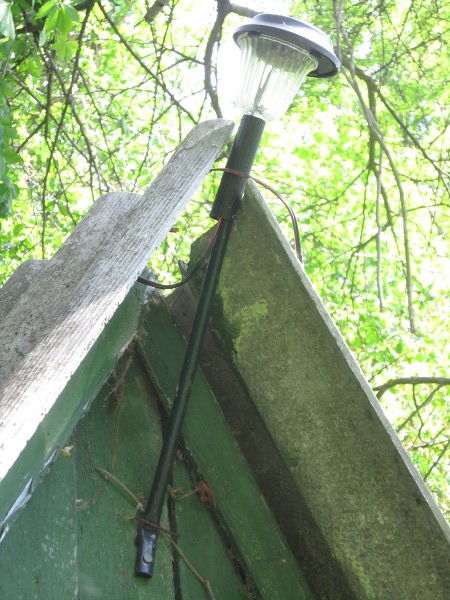

И ставим все на свои места:

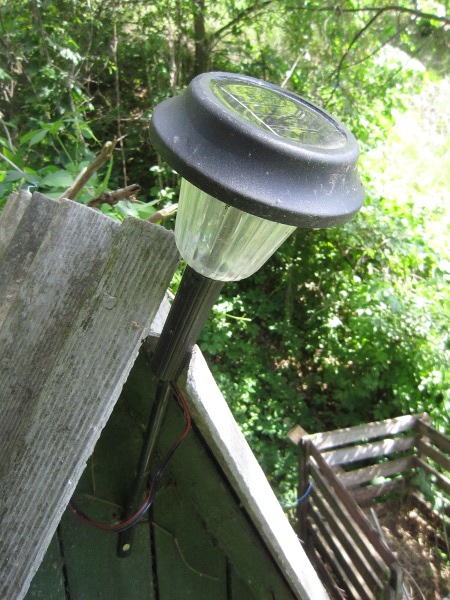

Это над потолком, под профилем крыши:

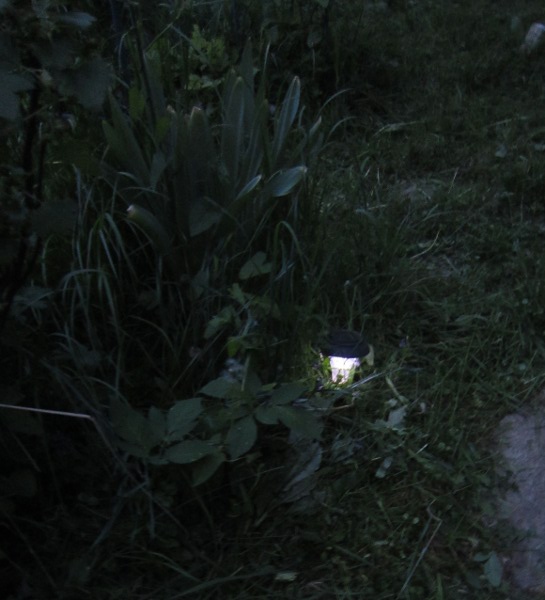

На этом все, ночью проверено, все работает. Камера при плохом свете снимает плохо, не хочу вас расстраивать.

Единственный недостаток, чувствуешь себя теперь как под софитами на сцене, или под лучем инопланетян, когда тянут в корабль)))).

Дешево и сердито. Колхозил я, тег поставлю.

Найдены возможные дубликаты

шаловливость ручек восхитительна. готовый продукт от китайцев – 360р

Подставка под паяльник зачет. Прям увидел как ты другой ногой держишь плату и паяешь.
А руками одновременно и провода зачищаешь. Даже китайцы так не умеют. ))

Никель-кадмиевая батарея на морозе плохо но работает (теряют 30% заряда). Минус эффект памяти.

Литиевые после заморозков можно выкидывать. Плюс нет эффекта памяти.

Никель-металл-гидридный аккумуляторы практически избавлены от «эффекта памяти». Это означает, что заряжать не полностью разряженный аккумулятор можно, если он не хранился больше нескольких дней в таком состоянии.

Ну и на морозе ведут себя лучше всех, всего 10% заряда теряют.

Так что я бы в вашем случае поставил никель-металл-гидридный аккумулятор.

Ну а на мой взгляд лучше каждые 2-3 месяца втыкать новый светильник за 20 руб. У вас их всё равно 10 штук.

Или как вариант купил бы светильник на батарейках за 100 руб, и туда обычные щелочные батарейки за 60 руб.

У знакомых такой уже 3 года служит на даче, собираются менять батарейки т. к. стал слабо светить.

Освещение в туалете

Не секрет, что правильно подобранные источники света обеспечивают не только комфорт, но и безопасность при принятии гигиенических и расслабляющих процедур. Сегодня пойдет речь об освещении в туалете, поскольку оно играет важную роль в создании комфортного и стильного интерьера вашего дома. При помощи светильников можно подчеркнуть дизайнерские детали оформления санузла или отвлечь внимание от трубопроводов и вентиляционных отверстий.

Виды освещения в туалете

Какое освещение лучше для туалета, определяют исходя из дизайна санузла, его площади, цветового решения интерьера и ряда других условий. Прежде чем сделать выбор, целесообразно ознакомиться с типами освещения и источников света.

Освещение для санузлов делится на три вида:

  1. Общее — обеспечивает основной световой уровень освещения.
  2. Декоративное — применяют для выделения предметов интерьера санузлов.
  3. Точечное — подсвечивает различные зоны помещения.

Обычно освещение в туалете, а также в ванной комнате состоит из комбинации этих трех видов. По виду ламп выделяют :

  • Галогеновые. Источники этого типа на 12 В можно применять в самых влажных зонах санузлов. Они отличаются низким потреблением мощности при достаточном световом потоке.
  • Светодиодные. Лампы в светильниках этого типа не нагреваются, потребляют мало электроэнергии. Светодиодное освещение в туалете часто применяют для декоративной и точечной подсветки. Немаловажным преимуществом таких источников света является возможность изменять цвет освещения.
  • Лампы накаливания. Классические светильники. Главное их достоинство – дешевизна. Такие светотехнические изделия распространены шире, чем любые другие.
  • Люминесцентные. Главное их преимущество – низкое энергопотребление. Стоят эти светотехнические изделия дешевле диодных источников света.

По способу монтажа различают подвесные, накладные и встраиваемые светильники.

Также выделяют напольные, потолочные и настенные источники света.

Выбор делается исходя из нескольких условий.

  • Источники света для ванной и туалета должны соответствовать дизайнерскому решению интерьера ванной комнаты. Например, для санузла, оформленного в стиле хай-тек, подойдут хромированные или никелированные светильники четких линий и форм.
  • Перед выбором освещения нужно рассчитать его уровень. По действующим нормам, его уровень должен составлять примерно 200 люкс или люменов. Мощность каждого типа лампы переводится в люмены по специальным таблицам. Световой поток ламп накаливания равен примерно 20–30 Вт на м2, люминесцентные лампы дают 4–6 Вт на м2, галогеновые источники света – 10–20 Вт на м2.
  • При расчете освещения в туалете и ванной рекомендовано воспользоваться типовыми методиками, которые находятся в открытом доступе.
  • Каждое осветительное устройство имеет маркировку согласно степени защиты от попадания влаги и посторонних предметов, которая обозначается как IP, за которым следует комбинация из 2-х или 3-х цифр.
  • Для туалетов рекомендованы источники света класса защиты IP 21–41.

Правильно подобранное освещение туалета на фото ниже.

О том, как подобрать и сделать правильно освещение в зале с натяжным потолком — полезный мастер-класс.

Освещение в маленьком туалете

Грамотно организованное освещение маленького туалета позволит зрительно увеличить площадь санузла. В помещениях маленькой площади целесообразно сделать потолочное освещение. Свет сверху визуально не скрадывает и без того небольшое пространство туалетной комнаты.

Тип светильников выбирают, исходя из высоты потолков, общего стиля, материала потолков.

Так, например, для гипсокартонных потолков хорошо подойдут встраиваемые точечные галогенные или светодиодные источники света.

Плоские одиночные светильники с плафонами соответствующего дизайна подойдут для комнат с низкими потолками.

Для туалетов с высокими потолками лучше подобрать источник света подвесного типа.

Варианты удачного решения освещения туалетов небольшого размера показаны на фото.

Как сделать освещение в дачном туалете

Согласно действующей классификации дачные туалеты относятся к помещениям повышенной влажности. Поэтому необходимо соблюдение следующих правил.

  • При организации освещения в туалете на даче нужно выбирать светильники класса защиты IP 55 до IP 66.
  • Проводку следует проводить в трубах, которые обеспечат дополнительную защиту от повреждений.
  • Выключатель также должен иметь влагозащищенное исполнение.
  • Иногда лучшим решением вопроса, как сделать освещение в дачном туалете, является использование автономных светильников с питанием от аккумуляторов.

Если же все таки вы решили сделать освещение для туалета на даче от электричества, то для начала нужно его провести. Это можно сделать двумя способами: по воздуху и под землей. Провести токоведущую линию по воздуху проще. Если нет никаких ограничивающих условий, рекомендуется этот способ для освещения дачного туалета.

Для монтажа проводки понадобится:

  • Набор отверток.
  • Перфоратор с различными насадками.
  • Монтажный нож для разделки изоляции.
  • Изолента.
  • Пассатижи.
  • Круглогубцы.
  • Бокорез.
  • Молоток.
  • Обжимные клещи.
  • Мультметр.
  • 3-х жильный провод марки ВВГ сечением не менее 1,5 мм.
  • Распредкоробка и выключатель.
  • Металлический изолированный трос с крюками для крепления кабельной линии.
  • Гофра для защиты проводки от влаги.
  • Фарфоровый изолятор.

Этапы монтажа

Итак, по-шаговая инструкция как провести свет в туалет на даче.

1.Заделываем крепежные конструкции в стены и закрепляем на них трос.

2. Пропускаем провод в гофру.

3. Отключаем напряжение на вводном щите.

4. Сверлим вводные отверстия в стенах и закладываем в них трубы, которые защитят кабель.

5. Устанавливаем автоматический выключатель или УЗО, к которому будет подключен провод.

6. Монтируем распределительные коробки, выключатель и светильники, протягиваем провод, осуществляем все электрические соединения.

7. Проверяем правильность подключения с помощью мультиметра.

8. Подаем напряжение.

Освещение в туалете и ванной

Согласно действующим правилам электробезопасности, совмещенный санузел делится на 4 зоны, для каждой из которых предусмотрено свое исполнение светильников.

  • В нулевой зоне можно устанавливать источники света с номинальным напряжением питания не более 12 В класса влагопылезащищенности IP 68 или 68.
  • В первой зоне можно монтировать источники света исполнения от IP 55 до IP 66. В этом секторе возможно воздействия брызг воды под небольшим давлением.
  • Во второй зоне разрешается устанавливать осветительные устройства в корпусе IP 34–54.
  • Зона три. В двух метрах от ванной или душа, где исключено прямое воздействие влаги, рекомендованы световые источники и электроустановочные изделия IP 21–41.
Читать еще:  Как правильно посадить малину осенью на даче?

Для монтажа источников света для освещения в туалете и ванной с уже сделанной электропроводкой требуются следующие инструменты:

  • Отвертка с фазоиндикатором.
  • Двухсторонний строительный скотч.
  • Изоляционная лента.
  • Кусачки.
  • Нож с ручками из изоляционного материала.

Этапы работы по освещению ванной комнаты и туалета

1.Для начала определяем фазный, нулевой и заземляющий провод. Фазу и ноль определяем с помощью фазоиндикаторной отвертки.

2. Заземляющий проводник – при помощи мультиметра. Для этого переключают прибор для измерения сопротивления. Один щуп касается отопительного радиатора или заземленного корпуса любого электроприбора. Вторым поочередно проверяют провода. При тестировании заземляющего провода мультиметр покажет нулевое значение сопротивления. Целесообразно пометить все проводники, чтобы не перепутать при монтаже.

3. Точечные светильники устанавливают следующим образом: для начала нужно зачистить провода, подсоединить их к клеммнику осветительного прибора и установить светильник в заранее подготовленное гнездо.

4. Подвесные светильники крепят к специальным монтажным лапам, которые вешаются на крюк.

Светильники с трансформаторами и контроллерами в ваннах можно ставить только в 3 зоне, согласно требованиям электробезопасности.

5. Светодиодные источники света с контроллерами для освещения в ванне и туалете обычно поставляют в разобранном виде. Сборку начинают с ознакомления с инструкцией.

6. Далее освобождают от пленки детали светильника.

7. Закрепляют блоки питания и контроллер при помощи строительного двухстороннего скотча.

8. Затем устанавливают элементы декора.

Сборка светодиодных светильников осуществляется в следующей последовательности:

  1. Устанавливают лампы.
  2. Подключают блоки питания к соответствующим каналам контроллера.
  3. Подключают лампы к источникам питания.
  4. Закрепляют управляющий блок и источники питания.
  5. Подключают источник света.

Ванна и туалет являются зоной повышенной опасности поражения электротоком. Самостоятельно освещение в туалете и ванной лучше делать, имея необходимый опыт. Если он отсутствует, вы изучив материалы в данной статье сможете использовать эти знания для контроля работы специалиста.

Подробно о монтаже освещения и электропроводки в туалете можно узнать из этой видео инструкции.
