Как установить датчик движения для включения освещения

30 Ноя 2012г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Сегодня расскажу Вам, как установить датчик движения для включения освещения.

Изначально, датчики движения были предназначены только для работы в системах охранной сигнализации. Они реагировали на появление в охраняемой зоне движущегося объекта и передавали сигнал тревоги на специальный контрольный пульт. Но производители пошли дальше и разработали модели, способные включать прожектора, сирены, уличное освещение, дополнительное сигнальное и силовое оборудование.

На сегодняшний день датчики движения для включения освещения выпускаются двух видов – это потолочные и настенные. Хотя принцип работы у них одинаковый, но подбираются они индивидуально, в зависимости от места установки.

При выборе датчиков движения самое главное понимать: как и каким образом они работают.

Принцип работы их простой – при появлении в охраняемой зоне движущегося объекта, датчик переходит в режим тревоги, и своим контактом реле собирает электрическую цепь, в которую включена нагрузка, например, лампа накаливания. Как только движение прекратится, то поистечении выдержки времени контакт реле разомкнется, электрическая цепь обесточится и лампа погаснет. Датчик опять перейдет в режим ожидания.

Потолочные датчики.

У моделей потолочных датчиков охраняемая зона составляет 360 градусов и выполнена в виде конуса с углом расхождения лучей до 120 градусов. Таким образом, создается многолучевой барьер при пересечении которого, например, человеком или животным, датчик фиксирует нарушение и переходит в режим тревоги.

Как правило, потолочные датчики, в зависимости от модели, устанавливают на высоту 2,5 – 3 метра от пола. При этом охраняемая зона в нижней части составляет в диаметре от 10 до 20 метров.

Их лучше устанавливать в небольших помещениях, где нужно контролировать одновременно все четыре стороны, и где установка настенного датчика будет не эффективна.

Настенные датчики.

У настенных датчиков область применения шире. Их устанавливают и в помещениях и на открытом воздухе. Они так же, как и потолочные, создают многолучевой барьер, при пересечении которого датчик переходит в режим тревоги и своим контактом реле замыкает электрическую цепь.

Высоту установки необходимо выбирать в пределах 2 – 2.5 м.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую.
Задача: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Подключение.

ВНИМАНИЕ! Все работы по установке датчика движения для включения освещения производите при отключенном напряжении 220В.

Здесь тоже все просто.
Как правило, вместе с датчиком идет стандартная инструкция по его установке, подключению и настройке. Вначале принципиальная схема подключения потолочного и настенного датчиков движения:

Фаза L проводом (1), и ноль N проводом (2) подают питание 220В на датчик движения. Проводом (3) фаза выходит из датчика, и приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу. Контакт реле показан условно, чтобы легче было понять принцип работы датчика.

При появлении движения в контролируемой зоне датчик срабатывает, контакт реле замыкается, и фаза уже проводом (3) приходит на лампу. Лампа включается.

Тут еще надо сказать, что фазный провод желательно подключать именно так, как показано на принципиальной схеме, идущей с инструкцией. Как определить фазный провод можно почитать здесь.

Внутренняя коммутация.

Когда Вы откроете заднюю крышку, то увидите клеммную колодку, и три цветных провода, выходящих изнутри корпуса и подключенных к колодке. Здесь с левой стороны колодки, я нарисовал, как должен подключаться датчик движения. Так же к левой стороне колодки подходят мои провода, не обращайте внимание. Просто я не стал их отключать.

Все три жилы, выходящие изнутри корпуса, имеют стандартные цвета, которые используются в бытовой аппаратуре:

1 – коричневый или сиреневый провод – входящая фаза (L);
2 – синий провод – нулевая жила (N);
3 – красный провод – выходящая фаза.

На следующем рисунке привожу полную монтажную схему подключения датчика движения, светильника и выключателя.

Фаза L (коричневый цвет) заходит в соединительную коробку, и в точке (1), соединяясь с жилой провода А, подключается к нижнему контакту выключателя.
С верхнего контакта выключателя, этим же проводом А, фаза в точке (2) соединяется с жилой провода В и уходит на контакт (1) клеммы датчика.

С контакта клеммы (3) датчика, фаза (красный цвет) трехжильным проводом В уходит в соединительную коробку, где в точке (3) соединяется с жилой провода С, и уходит на контакт лампы накаливания.

Нулевая жила N (синий цвет) заходит в коробку, где из точки (4) уходит на лампу и на контакт (2) клеммы датчика.

Настройка.

И остался последний штрих – это настройка самого датчика движения.

Практически у всех датчиков, предназначенных для включения освещения, есть дополнительные настройки в виде специальных регулировочных потенциометров: «TIME» и «LUX». Этими двумя настройками добиваются корректной работы датчика.

«TIME» – установка задержки отключения. Задает время, в течение которого освещение остается включенным с момента последнего обнаружения движения. В зависимости от модели, значение устанавливается от 1 секунды до 10 минут.

«LUX» — регулировка порога освещенности. Служит для корректной работы датчика в светлое время суток. Если уровень окружающей освещенности ниже заданного порогового значения, то при обнаружении движения датчик сработает. А если уровень освещенности выше установленного порогового значения, то датчик не сработает.

Устанавливаем время «TIME» приблизительно на 5 секунд, а порог освещенности «LUX» выводим на минимум. Подаем питание 220В на датчик.

При первом включении датчик сработает и тут же уйдет в ждущий режим секунд на 15. По истечении этого времени он начнет срабатывать на движение.

Теперь только осталось отрегулировать оптимальное положение наклона головы датчика движения, чтобы он «видел» Вас, то есть максимально настроить контролируемую зону. Здесь достаточно будет проверить реакцию датчика на движение в дальней точке.

И в дополнение к статье посмотрите видеоролик, в котором рассмотрены варианты установки датчика, показана силовая часть и даны две монтажные схемы включения датчика в электрическую сеть.

Сияние по желанию. Наружное освещение

Освещение двора или участка в темное время суток с применением автоматики становится все более популярным решением для многих владельцев дач и частных домов. Чаще всего для этого используют инфракрасные датчики движения: они вполне доступны по цене, эффективны и просты в использовании, безопасны для здоровья и, кроме того, экономят электроэнергию.

Выбор оптимального набора автоматики и ламп для него, правильная настройка под свои потребности и подключение – не такое уж простое дело. О правильных подходах к выбору и монтажу инфракрасных сенсоров мы расскажем, используя богатый опыт пользователей

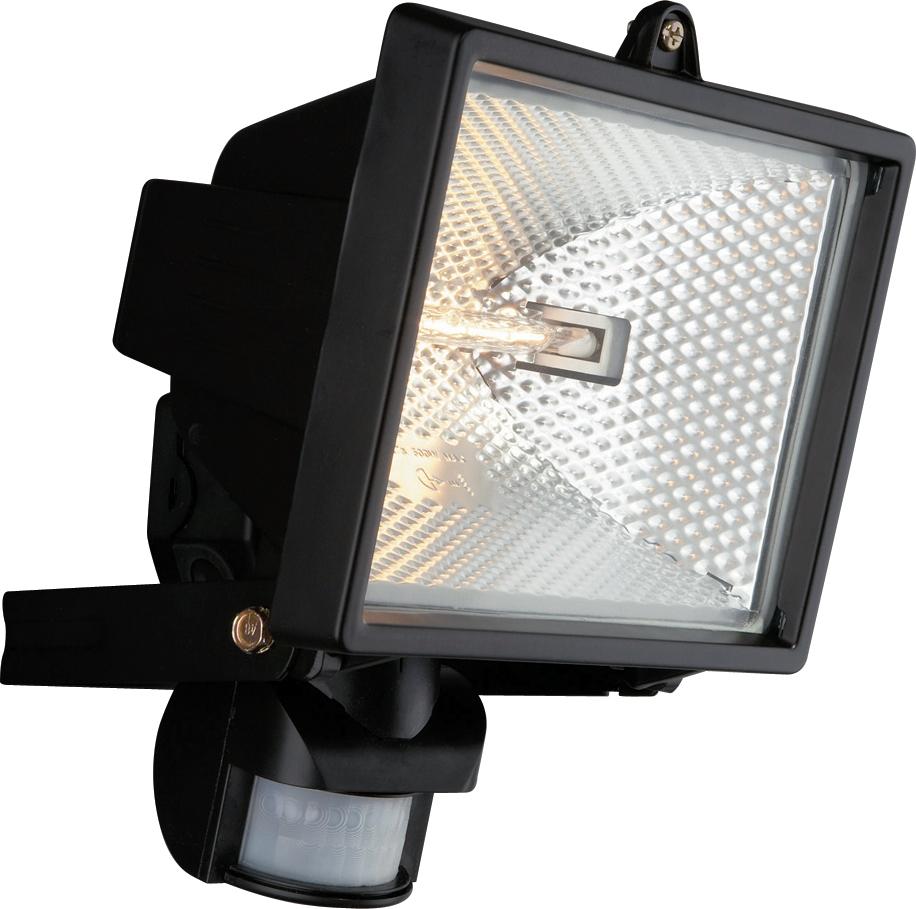

Инфракрасный датчик движения реагирует на изменения инфракрасного (теплового) излучения окружающих объектов, то есть, включает лампу, когда в зоне его действия изменяется температура (например, тела человека или животного, работающего двигателя автомобиля).

На рынке сегодня предлагается масса решений по автоматизации освещения: есть как отдельные датчики для монтажа в схему уличной подсветки, так и прожекторы с уже встроенными датчиками. В некоторых моделях прожекторов инфракрасные сенсоры комбинируются, например, с акустическими датчиками, что, конечно, сказывается на стоимости.

Саша:

– У меня стоит 1000 Вт галогенка-прожектор с датчиком движения и акустическим датчиком. Очень удобно. Подъехал домой на машине, когда уже темно – прожектор включился. Сумки занес – выключился. Сосед идет в гости – прожектор включается, светит ему. Ночью собака забрехала – прожектор сразу подсветил, можно выглянуть в окошко – все как на ладони.

Большинство современных инфракрасных датчиков, как правило, оснащены регулятором уровня освещенности и реле времени (таймером) и предусматривают настройку по нескольким параметрам.

Читать еще:  Нужно ли регистрировать баню на дачном участке?

Так, регулятором «Чувствительность» (Sens) настраивается величина объекта, на который будет реагировать сенсор, – чтобы минимизировать ложные срабатывания, и свет не зажигался попусту из-за каждого пролетевшего воробья. Также им регулируется дальность срабатывания датчика (ее диапазон зависит от характеристик конкретного прибора).

Регулятором «Время включения» (Time) задается временной промежуток, в течение которого освещение остается включенным после последнего движения, зафиксированного датчиком. В зависимости от модели, этот период может составлять от нескольких секунд до нескольких минут. То есть, прибор можно настроить так, чтобы свет горел, пока хозяин, например, идет от ворот до двери дома или ставит в гараж автомобиль.

От настройки порога освещенности (Lux или Day Light) зависит, будет ли ваш датчик срабатывать, скажем, в сумерки или уже в полной темноте. То есть, если уровень окружающей освещенности будет ниже заданного порогового значения, то при обнаружении движения датчик сработает, и свет зажжется.

Впрочем, многие форумчане используют для автоматизации совсем простые и недорогие датчики, а дополнительные «опции» приобретают отдельно.

МихаилББ:

– Берем обычный суточный таймер, настраиваем его, к примеру, так, что он срабатывает по времени с 20.00 до 7.00. Имеем гарантированно отключенную нагрузку днем и включенную – ночью. Далее через датчики движения цепляем, где надо, лампы – и все.

При выборе датчика для улицы следует обращать внимание еще и на такие характеристики прибора, как угол обзора (выпускаются модели с углом обзора 180-360 градусов), пыле- и влагозащищенность и диапазон рабочих температур, чтобы ваша автоматика работала без перебоев и в жару, и в мороз.

Для грамотной автоматизации наружного освещения нужно определиться с территорией, на которой нужна работа сенсоров, и числом источников света, которые будут к ним подключены.

При определении места установки важно учитывать, что датчик контролирует только видимую зону, радиус его действия снижается даже от легких конструкций. Стекло также будет препятствием для работы датчика, так как задерживает инфракрасные лучи.

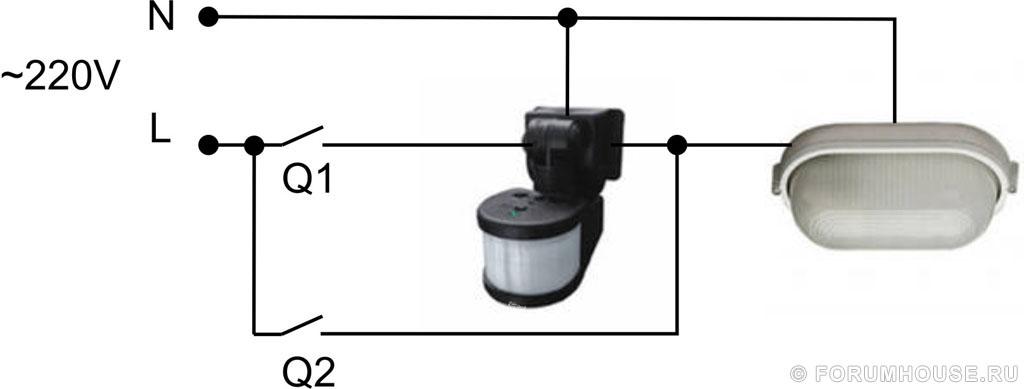

Есть несколько основных вариантов возможного подключения ламп с датчиками к электросети. Так, многие форумчане при монтаже схемы предусматривают дополнительный выключатель. Его можно подсоединить либо параллельно с датчиком (тогда освещение можно будет включать как по сигналу сенсора, так и вручную), либо последовательно (тогда работа автоматики будет возможна только при включенном вручную выключателе). Для большего удобства многие применяют комбинированную схему, как это сделал форумчанин Сергей23rus.

Сергей 23rus:

– На даче участок оснащен светильниками и датчиками движения, но бывают моменты, когда надо осветить участок, не приближаясь к нему или не выходя из дома. Я придумал установить отдельный выключатель для датчиков движения (на схеме Q1) и отдельный – для всего освещения, минуя датчики движения (на схеме – Q2).

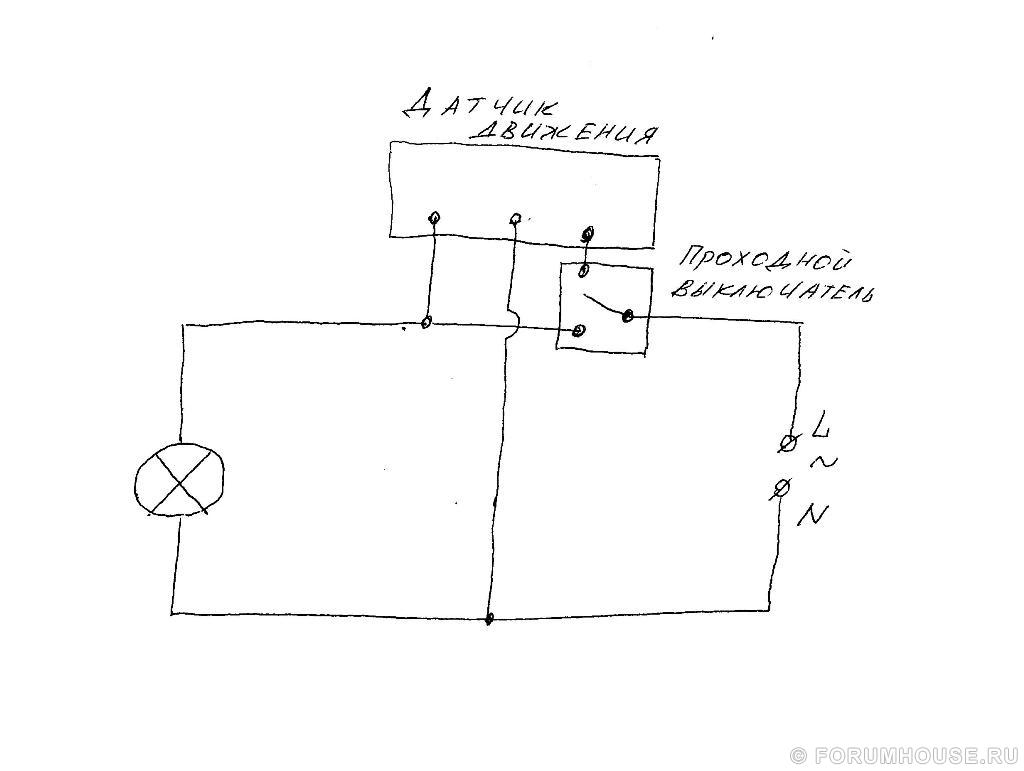

Еще один вариант – совместить оба выключателя в одном переключателе.

Случается, что для освещения территории достаточно света от одного прожектора, а вот требуемая зона действия сенсора слишком велика для одного прибора – например, когда в доме есть дополнительный вход на заднем дворе. Тогда есть смысл установить несколько датчиков, подключенных параллельно друг другу к одному источнику света. Прожектор будет включаться при срабатывании любого из сенсоров.

Аналогично один датчик может работать на включение нескольких источников освещения, подключенных параллельно. Важно только, чтобы суммарная мощность нагрузки подключаемых ламп не превышала параметры мощности самого датчика, ведь при его срабатывании будут включаться сразу все лампы.

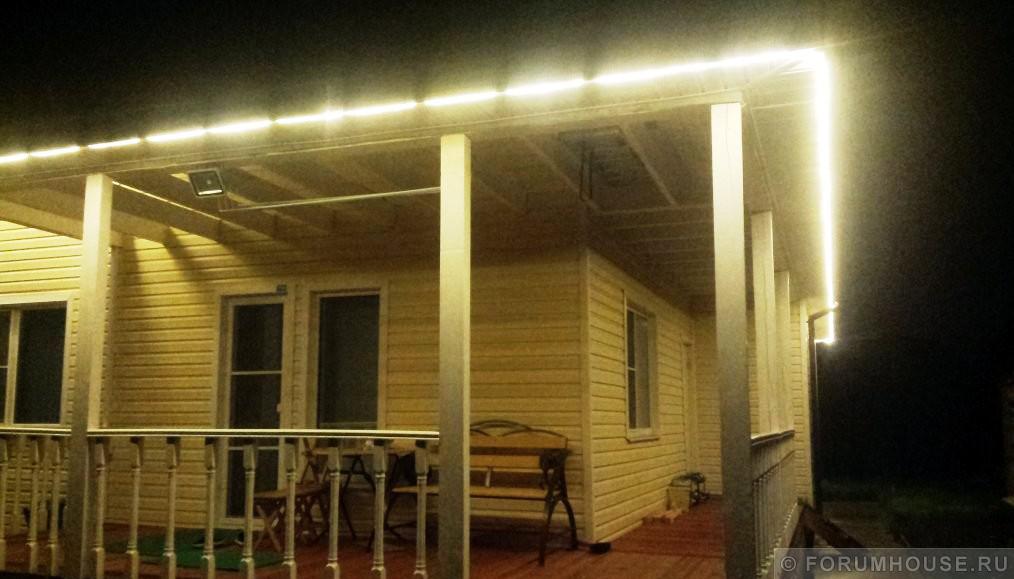

Кстати, использовать несколько ярких и мощных источников освещения дома и двора совсем не обязательно, уверен форумчанин Ymya6: светодиодные неяркие ленты плавно наполнят светом пространство по периметру дома и участка. В числе их преимуществ – низкое электропотребление, долгий срок службы, устойчивость к перепадам напряжения, высоким и низким температурам. Вот какую подсветку с помощью светодиодов организовал для своего дома Dale85.

Dale85:

– Подсветка подключена через датчик освещенности и автоматически включается вечером, с наступлением сумерек. Она отлично заменяет дежурный свет, освещая половину участка: с одного края на четыре метра от дома и с двух других – шесть и восемь метров.

Установка датчиков движения в разных местах дома и участка – на крыльце и лестнице, в гараже, подвале и кладовой, для подсветки участка и бассейна – делает жизнь еще более комфортной и практичной. Монтаж таких приборов не требует специальных навыков, его несложно выполнить самостоятельно.

Подробнее о выборе типов ламп, подходящих для освещения участка, можно почитать в этой теме форума. Вопросы автоматизации освещения дачного участка форумчане обсуждают в этой ветке. О том, как сделать освещение в загородном доме красивым, комфортным и разнообразным, рассказывается в этом видео.

Как подключить датчик движения для освещения: схемы и инструкция по установке

В последние годы в быт человека всё шире внедряются различные высокотехнологичные приборы, объединяемые в так называемую систему «умный дом». Неотъемлемой его частью являются датчики, реагирующие на движение в зоне своего действия. Установка датчиков движения позволяет защитить дом от вторжения непрошенных посетителей, или сэкономить электроэнергию, автоматически отключая освещение в пустом помещении. Рассмотрим подробнее нюансы установки этих приборов: какие разновидности бывают, схему подключения датчика движения, этапы монтажа своими руками.

Разновидности датчиков движения

Датчики движения – электронные устройства, предназначенные для фиксации движения, которое происходит в спектре их действия.

Назначение подобных детекторов может быть различным, и зависит от того, с какими приборами они сопряжены:

  • Охрана.
    В случае обнаружения движения на охраняемой территории, датчик включает тревожную сигнализацию.
  • Видеорегистрация.
    Подключение детекторов движения к системе видеофиксации позволяет сэкономить объёмы памяти на записывающих устройствах, включая камеры лишь при появлении движущегося объекта.
  • Освещение.
    Наиболее часто встречающаяся функция сенсоров движения, это включение и отключение осветительных приборов. Подключение датчика позволяет сэкономить расход электроэнергии и эксплуатационный ресурс ламп.
  • Климатические системы.
    Датчики могут интегрироваться и с приборами, отвечающими за комфортный микроклимат в помещении. Например, при входе человека в комнату включаются вентиляция, обогрев или кондиционер.

Общий принцип действия данных приборов состоит в использовании различных волн и улавливании их отражения. По своему устройству датчики могут состоять из двух отдельно работающих компонентов – активной и пассивной части. Активная испускает лучи в пространство, а пассивная принимает и анализирует их отражение. Обычно они устанавливаются друг напротив друга, чтобы испускаемый луч беспрепятственно доходил до приёмника. При попадании между ними движущегося объекта, луч прерывается, и происходит срабатывание детектора.

Другой вариант датчика движения – комбинированный, в корпусе которого одновременно располагается и излучатель, и приёмник-анализатор. Статичные предметы отражают излучённые волны в неизменном порядке, а при появлении в поле зрения датчика передвигающегося объекта, отражения становятся хаотичными. Это сразу же фиксируется датчиком, и он отдаёт команду на сработку сигнализации или включение освещения.

По способу сопряжения сенсора с другими приборами (освещение, видеокамера, сигнализация) устройства фиксации движения бывают:

  • Проводные. Информация от них поступает по отдельно подведённой линии проводов.
  • Беспроводными. Данные с детектора передаются при помощи радиоволн, GPS или WiFi-соединения.

В работе устройства могут использоваться различные типы волн. По этому показателю все сенсоры фиксации движения разделяются на несколько типов:

  • Фотоэлектрические. В основе их лежат излучатель и фотоэлемент, испускающие и улавливающие оптические лучи в видимом диапазоне.
  • Ультразвуковые. В таких приборах в качестве рабочего излучения применяются ультразвуковые волны.
  • Микроволновые. Детектор излучает электромагнитные волны сверхвысокой частоты.
  • Томографические. Подобные приборы испускают радиоволны в различных диапазонах и анализируют их отражение от окружающих объектов.
  • Инфракрасные. ИК-датчики способны улавливать тепловое излучение, и реагировать на него. Благодаря этому, освещение не будет автоматически включаться при покачивании кустов от ветра, либо при колыхании сквозняком штор в помещении.

Инфракрасные датчики на сегодня являются самым распространённым типом детекторов движения. На них приходится более половины всего выпускаемого и продаваемого объёма таких устройств. Поэтому, далее мы будем именно на примере ИК-детектора рассмотрим, как подключить датчик движения на лампочку своими руками.

Внешняя поверхность их состоит из множества отдельных линз, фокусирующих ИК-излучение из окружающего пространства на принимающий элемент, установленный внутри прибора. Каждая из линз имеет свою зону ответственности, и когда там появляется движение, уровень ИК-излучения растёт. Это позволяет анализатору определять, в какой части отслеживаемой прибором зоны появился человек.

Стоимость датчиков движения

Немаловажным критерием конкретного типа датчика является его стоимость. Она зависит от нескольких факторов. Самые простые проводные устройства обойдутся покупателю в 300-400 рублей, а в некоторых интернет-магазинах можно встретить продукцию, сделанную в КНР и того дешевле. Но при этом нужно учесть стоимость почтовой пересылки, которая полностью нивелирует финансовую выгоду.

Более технологичные устройства с широким набором функционала обойдутся уже в разы дороже – от 700 рублей до нескольких тысячей. Модели, работающие в дистанционном режиме и снабжённые WiFi или GSM-передатчиками обычно на 10-50% дороже приборов, работающих по проводной связи. Поэтому, перед подключением датчика движения следует определиться, насколько вам необходимы расширенный функционал, и готовы ли вы заплатить за него в несколько раз больше.

Нюансы размещения: как подключить инфракрасный датчик движения правильно

При установке датчика движения, для его корректной работы следует соблюдать правила размещения прибора в пространстве. Современные устройства с ИК-детекторами имеют защиту от случайной сработки при попадании на них солнечных лучей. Тем не менее, устанавливать в ярко освещаемых солнцем местах не рекомендуется. То же относится и местам, близко расположенным к ярким осветительным приборам, излучающим тепло.

Читать еще:  Как ухаживать за флоксами на даче?

Обзор инфракрасным сенсорам не нужно загораживать габаритной мебелью или перегородками. Тепловые лучи, в отличие от радиоволн или СВЧ-излучения, теряют свою силу, даже проходя через прозрачные препятствия, в виде окон или стеклянных перегородок.

Перед тем, как подключить датчик, нужно определиться с его углом обзора, чтобы в помещении оставалось как можно меньше слепых зон. Для большего охвата устройства лучше монтировать ближе к потолку, с небольшим наклоном вниз.

Если в квартире у вас имеются животные, следует приобретать прибор с функцией «размер движущегося объекта». Выставив нужный показатель, можно избежать ложной сработки, когда в поле зрения детектора будет попадать разгуливающий домашний питомец.

Важные характеристики датчика движения

Перед выбором схемы подключения датчиков движения необходимо ознакомиться с его эксплуатационно-техническими параметрами.

  1. Мощность и потребляемое напряжение. Для электросетей отечественного стандарта следует выбирать прибор с показателями в 220 вольт и до 5 ампер. К примеру, в американской сети стандартное напряжение составляет всего 110 вольт. Поэтому прибор, адаптированный для рынка США при подключении к нашей сети просто выйдет из строя.
  2. Угол охвата. Лучи расходятся от прибора в форме конуса, под углами от 90 до 180 о по горизонтали и 20-30 о по вертикали. Чем шире этот угол, тем большую площадь будет отслеживать детектор.
  3. Функция «обзор нижней полусферы» защитит от попыток злоумышленника прокрасться под прибором. У таких датчиков имеется дополнительный излучатель, направленный вертикально вниз.
  4. Для применения в закрытых сухих помещениях подойдут обычные устройства. Если же планируется установка на улице, или в помещениях с высоким уровнем влажности, следует выбирать модели с герметичным корпусом, не пропускающим пыль и сырость.

Этапы монтажа

Перед началом установки следует внимательно разобраться со схемой датчика движения, которая бывает различной, в зависимости от того, с каким прибором ему предстоит работать. В остальном процесс монтажа стандартен для большинства устройств.

Выбор места установки

ИК-детекторы, предназначенные для автоматического включения освещения следует располагать напротив входной двери. Так человек, входящий в помещение сразу попадает в зону видимости прибора. Если же установить датчик над дверью, то под ней образуется слепая зона, и вошедшему в комнату придётся какое-то время двигаться в темноте, пока датчик не зафиксирует его. То же правило относится и к уличному освещению. В зону действия сенсора должны, в первую очередь попадать места наиболее вероятного появления человека: крыльцо и калитка.

Разделение основного и ночного освещения

Для более эффективной экономии электроэнергии рекомендуется на стадии монтажа произвести разделение работы основных и ночных светильников. Такая схема подключения датчиков движения, хотя и более трудоёмкая, но окупит себя благодаря использованию в ночное время маломощных осветительных приборов.

Принципиальная схема подключения

При выборе схемы подключения нужно решить, будет ли в ней присутствовать выключатель, или же детектор напрямую соединяется с лампой. Подключение датчика движения для освещения с выключателем потребует пропуска жилы с входящей фазой через размыкатель. В этом случае датчик будет срабатывать только при нажатом выключателе.

Для удобства проведения электромонтажных работ, принята стандартная окраска оплётки для разных жил проводки. Входящая фаза обычно пускается по проводу, окрашенному в коричневый, белый или сиреневый цвет. Выходящая – через жилу с красной оплёткой, а нуль – через синий или сине-жёлтый провод.

Наглядные схемы подключения для каждого конкретной марки прибора даны в инструкции от производителя. Входящая, выходящая фаза и нуль присоединяются к соответствующим клеммам датчика.

Настройки после подключения

После установки детектора переходим к его настойке. Различные модели имеют от 2-х до 4-х вариантов регулировки. Обычно это:

  • Уровень освещённости, чтобы датчик не включал свет в дневное время.
  • Установка таймера отключения света.
  • Дальность действия.

Стандартные параметры и условные обозначения кнопок датчика движения на английском языке даны в таблице:

Обозначение Функция Регулируемый параметр
LUX Регулировка уровня освещённости, при котором срабатывает датчик От 5 до 10 000 Люкс
TIME Время действия таймера после исчезновения объекта из зоны обнаружения От 5 секунд до 15 минут
SENS Чувствительность датчика До 12 метров
MIC Регулировка уровня шума при условии подключения к прибору микрофона От 30 до 90 децибел

Заключение

Установка датчика движения позволят внести в ваш дом элемент электронного интеллекта. Кроме удобства это принесёт ощутимую денежную экономию. Все затраты на приобретение детектора и его установку с лихвой окупятся снижением расходов на освещение дома или придомовой территории.

Выбираем уличный датчик движения для включения света

Сегодня освещение на улице интересует главным образом жителей частного сектора или дачных поселков. Для многоквартирных домов освещением улицы занимаются городские службы.

А вот для дачников и людей, живущих в частных домах, отличным решением будет установка уличного датчика движения для автоматического включения на приусадебном участке света.

Такой уличный девайс практически незаменим, он сразу решает несколько проблем, не только по вопросам освещения улицы, но и по возможности охраны частной собственности.

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Обратите внимание! Выбор места следует делать на основании требований, предъявляемых прибору. Датчик движения должен иметь широкий охват работы, чтобы адекватно и в полной мере выполнять свои функции по включению света.

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

  • микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;
  • ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;
  • инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

  • активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
  • пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.

Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

  • место размещения;
  • способ крепления;
  • степень защищенности;
  • мощность и дальность оборудования;
  • габариты и размеры;
  • границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д.

  • возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:

  • качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
  • скорость включения освещения при наличии движения;
  • эстетичность освещенности и внешний вид прибора;
  • долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию.

Где используются

Главным назначением датчика движения, как не трудно догадаться, является включение света на улице в ночное время. Такая функция очень востребована в следующих ситуациях:

  • в дачных поселках, где имеются проблемы с освещением улиц местными властями;
  • освещение приусадебного участка в ночное время, без необходимости механического подключения освещения;
  • освещение в труднодоступных местах, удаленных от главного дома построек;
  • как прибор, информирующий о проникновении на территорию посторонних. В данном случае датчик включает свет и активирует звуковой сигнал;
  • освещение кладовок, гаражей и других хозяйственных построек.
Читать еще:  Как убирать снег на даче?

Кроме этого, автоматизация включения освещения при наличии движения в заданной области позволяет экономить электроэнергию. А это очень важно, так как в последнее время палата за электричество все увеличивается.

Как действует прибор

Как уже отмечалось несколько выше, принцип действия датчика движения заключается в считывании прибором определенного, в зависимости от модели, сигнала и замыкание электроцепи, что приводит к включению света.

Алгоритм работы прибора состоит из следующих этапов:

  • прибор считывает сигналы, поступающие с контролируемой области;
  • при обнаружении изменений (движение), сигнал попадает на улавливающую матрицу, и прибор замыкает электрическую цепь;

Обратите внимание! В роли датчика по приему сигнала может выступать специальная улавливающая матрица — линза Френеля (фотоэлемент).

  • замыкание цепи приводит к включению света.

Любой уличный датчик для регистрации движения и включения освещения работает по принципу непрерывного контроля над выбранной зоной обозрения.

На этом принципе работают все уличные датчики движения. При этом каждый прибор можно настроить в индивидуальном порядке, что позволяет исключить возможность его активации домашними животными. Но в таком случае следует помнить, что свет может включаться на проезжающий мимо транспорт или просто прохожего.

Отдельно стоит отметить, что при своей работе уличный датчик также сверяется с уровнем освещенности контролируемого пространства. Так, если движение было зарегистрировано в светлое время суток, то свет включаться не будет.

Наличие оценки контролируемой зоны на предмет освещенности позволяет экономить электроэнергию и получать автоматические освещение только когда это нужно – ночью. При этом ложные срабатывания датчика можно максимально минимизировать с помощью правильной настройки.

Настройка параметров

Датчики движения настраиваются при помощи специальных потенциометров, которые бывают трех видов:

  • время. То есть, это временной интервал, в течение которого прибор будет работать. Обычно этот параметр выставляется в диапазоне 5-10 с. Правильно выбранное время задержки позволит избежать ненужной активации оборудования. Временной интервал зависит от приобретенной модели;
  • чувствительность. От того, насколько выше будет этот параметр, зависит скорость реакции оборудования на движение в зоне контроля. В ситуации, когда происходят частые срабатывания вхолостую, чувствительность датчика следует понизить. Для того чтобы определить нужную чувствительность аппаратуры, необходимы в среднем три подстройки;

Обратите внимание! Перенастройка чувствительности делается в зависимости от времени года.

  • уровень освещенности. Вы выбираете уровень освещенности, на который прибор должен будет реагировать включением.

Внеся правильно настройки, датчик будет срабатывать без сбоев, точно как часы.

Установка прибора

Уличный датчик подключается к электросети по аналогии с обычным выключателем. Лучше, чтобы подключением занимались профессионалы, но можно справиться и самому, если вы разбираетесь в электричестве.

Процедура подключения такова:

  • отключаем электроэнергию;
  • открываем прибор, сняв с него защитную крышку;
  • подключаем по нужной схеме;

  • кабель от датчика присоединяем к общей проводке дома. Подключение происходит через распределительную коробку;
  • после этого устанавливаем сенсоры, реагирующие на уровень освещенности. В быту их называют сумеречными выключателями. После их подключения и настройки прибор будет срабатывать только ночью.

Как видим, выбор уличных датчиков, реагирующих на движение включением освещения, достаточно обширен и требует скрупулезности. Зато потом вы в полной мере сможете оценить его достоинства и комфорт от автоматизированного подключения света. Но не забывайте, что ключом к успеху здесь служит не только правильный выбор, но и грамотная установка.

Как установить прожектор с датчиком движения для улицы?

Данного типа лампы выполняют те же функции, что и аналогичные им устройства без детекторов перемещения — они освещают необходимую территорию. Гораздо более удобно, когда установлен прожектор с датчиком движения для улицы. Это здорово экономит затраты на электроэнергию, так как прожектор не горит постоянно, включаясь лишь тогда, когда кто-то появляется в зоне действия датчика движения.

Кроме того, настройка светочувствительности позволяет ему не включаться в светлое время суток. LED прожектор с датчиком движения рекомендован для уличного освещения, так как дает самый четкий и яркий свет на необходимой территории. Может стать незаменимым помощником, если владелец делает ремонт на территории и пришлось задержаться до темноты. Оснащенный датчиком движения прожектор избавит владельцев от множества хлопот.

Прожектор светодиодный с датчиком движения

Виды ламп с детекторами перемещения

По месту расположения анализатора:

  • внутри корпуса — как правило, не требует дополнительных манипуляций при установке системы;
  • снаружи — тип прожектора с датчиком движения, когда детектор расположен под лампой или над ней;
  • в отдельном корпусе — может применяться в том случае, когда для включения лампы нужно более раннее обнаружение движения. Например, прожектор с датчиком движения и освещенности на фасаде здания, регулируется детектором перемещения, установленным на воротах территории. Таким образом, свет будет включен еще в тот момент, когда кто-то приблизится ко входу на объект.
  • светодиодный тип устройства отличается огромной экономичность, длительным сроком службы, а также безопасностью для глаз, так как диоды не мерцают;
  • галогенный — прожектор, работающий с обычными лампами накаливания. Срок службы такого устройства в десять раз короче, чем у светодиодного. Галогеновый тип ламп на сегодняшний день практически не используется, так как он наиболее энергозатратный и обладает самым меньшим сроком службы;
  • Энергосберегающий — более прочные и долговечные, чем лампы накаливания. Требуют особых правил утилизации в связи с тем, что в их состав входит некоторое количество ртути.

По типу датчика:

Полезная информация
1 инфракрасный — пассивный детектор перемещения, работающий с тепловыми показаниями окружающих объектов
2 микроволновый — активный анализатор, который определяет движение, согласно характеру радиоволн, которые им получены
3 ультразвуковой — активный датчик, работающий со звуковыми волнами, отражающимися от окружающих объектов
4 мультисенсорный — подразумевает наличие сенсоров различного типа в одном корпусе, что позволяет прибору работать особенно точно, практически без ложных срабатываний

По способу питания:

  • проводной — подключается к сети при помощи кабеля, что делает работу устройства зависимым от состояния сети на территории в том случае, если отсутствует запасной источник питания (генератор), который в случае отключения электричества, взаимодействует с соединенными с сетью приборами, позволяя им продолжать работу;
  • автономный. Беспроводное устройство применяется, когда монтаж проводов не является возможным, либо владелец просто не хочет применять такой способ подключения. Способов питания в таком случае может быть два — аккумуляторы, расположенные внутри прибора, а также солнечная батарея. В первом случае необходимо следить за зарядом устройства и своевременно менять элемент питания. Во втором — достаточно установить прожектор и батарею в подходящих для этого местах и можно спокойно забыть о нем — заряжаться прожектор на солнечной батарее будет весь день до заката, а ночью вырабатывать полученный ресурс. Стоит упомянуть, что устройства на солнечной батарее являются самыми дорогостоящими, но при этом и самыми экологичными и экономичными.

Прожектор светодиодный с датчиком движения СТАРТ

Кроме того, при выборе устройства такого типа стоит обращать на его характеристики — мощность (10 Вт, 30 Вт, 50 Вт и т.д), дальность действия и угол обзора (для ламп — расстояние, до которого достает световой луч, для детектора — радиус, при пересечении которого он включит осветительное оборудование), уровень светочувствительности (позволяет отрегулировать то, в какое время суток будет включаться свет — активация ламп при дневном свете не является правильной, а данная настройка позволяет этого избежать), время задержки отключения (может настраивать время, через которое свет погаснет после прекращения движения в рабочей зоне датчика), степень защиты корпуса и так далее.

Светодиодные прожекторы с датчиком движения

Фонари, оборудованные данным типом ламп являются наиболее оптимальным вариантом для использования. Во-первых, светодиоды — самые экономичные из всех типов светильников, их энергозатраты, по сравнению с другими, снижен почти на восемьдесят пять процентов, что является огромным их преимуществом. Во-вторых, срок службы диодных ламп достигает нескольких десятков тысяч (!) часов, благодаря чему уличный прожектор, оснащенный диодами, не будет требовать частой замены расходников.

Для обозначения осветительного прибора с диодами применяется буквенное обозначение LED (ЛЕД), что расшифровывается как Light-Emitting Diode.

Светодиодный прожектор с датчиком движения 50 W IP 65 220 V может применяться для освещения садовых участков, придомовых территорий, парковок и многого другого. Степень защиты корпуса IP 65 позволяет размешать данное устройство на улице, так как его корпус полностью пыленепроницаем и защищен от струй воды.

Энергопотребление данного светодиодного прожектора с датчиком составляет 50 Вт, напряжение 220 В, радиус действия 12 метров, рабочая температура окружающей среды -30/+50 градусов Цельсия, срок службы при соблюдении правил эксплуатации — не менее 50 тысяч часов.

Светодиодный прожектор с датчиком движения X-Flash 20 W 6500 K. Данный осветительный прибор предназначен для освещения промышленных и производственных зон, административных помещений и так далее. Но, при желании, могут использоваться, к примеру, для дачи, так как цена данного прибора абсолютно не кусачая, а степень защиты корпуса позволяет разместить прожектор практически в любом месте.

Мощность 20 Ватт, напряжение 220 Вольт, тип света — холодный, угол освещения 120 градусов. Срок службы данного светодиодного прожектора с датчиком составляет 50 тысяч часов.

Кроме того, в этой модельной линейке существуют и другие прожекторы, различные по цене и характеристикам, которые покупатель может подобрать на свой вкус.
